sector

硬盘上的数据最小单位是 sector，每个 sector 大小为 512 byte。所有的文件在硬盘上占用的大小都是 512 byte 的整数倍，一个文件在硬盘上可能是连续的 sector，也可能不连续的。比如文件 A 一开始写入 sector 1-10，然后写入文件 B，占用了 sector 11-20。之后文件 A 追加新的内容，这时因为 sector 11-20 已经被占用，这样文件 A 对应的 sector 就变成 1-10 和 21-30 了。这种不连续的 sector 分配就被称为硬盘碎片。

硬盘读写连续的 sector 速度比不连续的 sector 要快，因此文件尽量放入连续的 sector，读写时尽量连续的读写。系统可以在空闲时，重新整理硬盘的 sector 分配，将文件 A 的 sector 变成 1-20，将文件 B 变成 21-30，这就是碎片整理。

现代的文件系统在分配文件时，一般会把文件分散在硬盘上，互相留出空间，这样在追加内容时，就不会互相交错了。

比如文件 A 在创建时，尽管只有 10 个 sector 的数据，但仍然占用 100 个 sector。这样后续的增加的数据仍然时连续分布的。

block

kernel 处理数据的单位称为 block，每个 block 包含若干个连续的 sector 大小的内存。block 的大小为 512b，1k 或者 4k 之一，也就是说一个 page 可能包含 8 个，4 个或 1 个 block。

当要写数据到硬盘时，系统会先为要写入的数据创建 block，建立 block 和硬盘 sector 之间的映射关系（这个 block 中的数据应该写入硬盘的哪些 sectors），然后数据被写入 block，在适当的时候写入硬盘对应的 sector，这个从 block 写入硬盘的过程称为回写。

buffer_head

buffer_head 保存了在硬盘上保存数据的 sector 与在内存中保存数据的 block 的映射关系。每个 block 都有一个对应的 buffer_head。

buffer_head 保存的是某个 block 的位置，以及这个 block 应该写入的硬盘上的位置。

1
2
3
4
5
6
7

struct buffer_head {
	struct page *b_page;		/* 包含本 block 的 page */
	char *b_data;			/* 指向 page 中数据开始的位置 */
	size_t b_size;			/* page 中数据的长度 */

	sector_t b_blocknr;		/* 对应的开始的 sector   */
};

可以看出来，每个 block 由三个参数标识：

  1. 这个 block 所在的 page
  2. 这个 block 在 page 中的开始位置
  3. 这个 block 的大小

bio

buffer_head 对应了一个 block，但是每次读写操作，可以包含多个不连续的 block。这是因为每个读写操作，不是用 buffer_head，而是由另一个数据结构： bio 来代表的。

每个 bio 包含了一个或多个要在本次 IO 操作读/写入硬盘的内存段（momory segment），每个内存段由一个 bio_vec 结构来代表。

1
2
3
4

struct bio {
	unsigned short		bi_vcnt;	/* how many bio_vec's */
	struct bio_vec		*bi_io_vec;	/* dang */
};

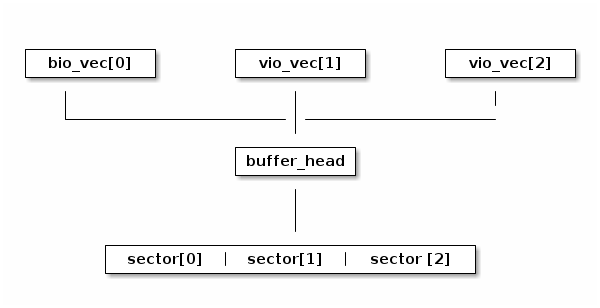

每个 bio_vec 包含的内存必须是连续的，但是一个 bio 中包含的 bio_vec，在内存上不连续，而是通过 buffer_head 映射之后，得到的 sector 在硬盘上连续。

硬盘控制器可以将不连续内存的数据一次写入多个连续的 sector，这种能力就叫做 scatter gather。

request

一个或多个读写操作（bio）组成了一个读写请求（request）。因为硬盘控制器可以将多个不连续的内存写入多个连续的 sector，所以一个 request 可以包含多个 bio。

每个硬盘设备都会有对应的 request 队列，设备驱动负责从队列中取出 request 并处理。为了提高效率，linux kernel 实现了调度器机制。调度器的基本工作是 merge 和 sort。

IO request merge

如果有多个 request 写入硬盘上连续的 sector，那么调度器将它们合并为一个 request，这样硬盘控制器就可以一次处理这个 requst 中包含的 bio。

iostat 中显示的 rqm/s 就是这个设备在自己的 request 队列中，1 秒内 merge 的request。合并之后的 request 被 device 处理， r/s 表示的是 1 秒内 device 处理的 request 数量， areq-sz 是一秒内处理的 request 包含的平均数据大小。所以 r/s * areq-sz /s 得到的就是 一秒内写入的数据大小。

IO request 排序

调度器会根据 request 写入硬盘的 sector 位置进行排序，尽量将临近的 request 排到一起，这样可以减少硬盘寻址的事件，提高效率。
